雄安新區建設現代化城市——管廊模具的結構說明

管廊模具在近幾年的使用量逐漸大了起來，尤其是雄安新區建設現代化城市，不管是交通還是資源信息運輸（電力、通信）還是城市地下污水排放、雨水收集都依賴于綜合管廊模具制成的管廊構件，也就是我們經常說的管廊。綜合管廊模具有2種操作方式，分別是預制生產和現場澆筑，這兩種生產方式?jīng)]有特別要求必須用哪一個，主要是針對施工方的施工方案來選擇的。接下來我們就綜合管廊模具的結構來展開說明。

我們直接來開門見山，管廊模具有2中結構，分別是臥式管廊模具和立式管廊模具，臥式管廊模具的特點：兩側開門、振搗方式主要是震動插入式振動器振搗，可使用附著式振動器振搗（客戶可根據實際需求自行選擇），臥式管廊模具主要適用于常規中、小型號管廊構件，對生產現場起吊高度要求相對較低，可在車間內部生產，承接口成型效果好，存在承重模板，模具周轉周期較長；立式管廊模具為雙倉、四邊開模方式，振搗方式主要是振動棒插入式振搗，可使用附著式振動器輔助振搗，立式模具不存在承重模板。

單倉臥式管廊模具由底模、內模、側模三部分組成：

底模采用5mm鋼板加工成定型模具并固定在臺座上；內模采用6mm鋼板制作成4個角模4個面板，組成可拆卸式組合模板；

外模采用6mm鋼板制作成4個可打開式面板。模具均為工廠加工成型鋼模板，現場拼裝，每個面板均是一塊整體鋼模。模具采用龍門吊進行起吊拼裝，先安裝箱涵芯模，待鋼筋籠吊裝到位后安裝外模。

城市地下綜合管廊模具拼裝前整體除銹、打磨干凈并均勻涂抹脫模劑，安裝工作與鋼筋籠的安裝配合進行，影響鋼筋安裝的模板待鋼筋安裝完畢后安裝。模板拼縫用軟泡沫止水保證接縫平整度。安裝完畢后，對其平面位置、頂部標高、節點聯系及縱橫向穩定性進行檢查。

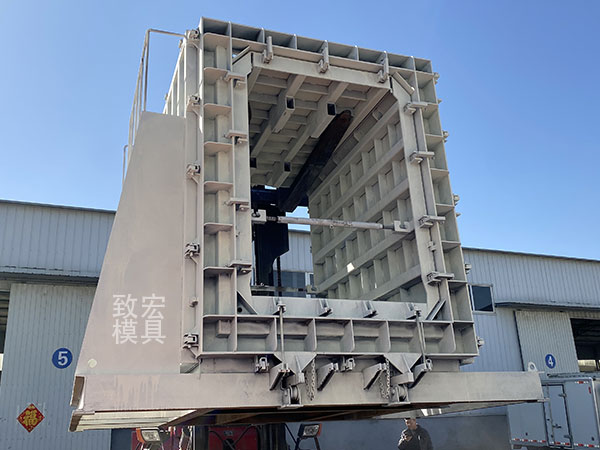

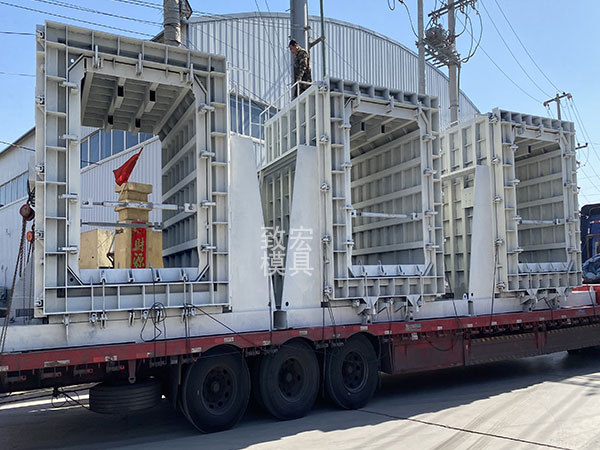

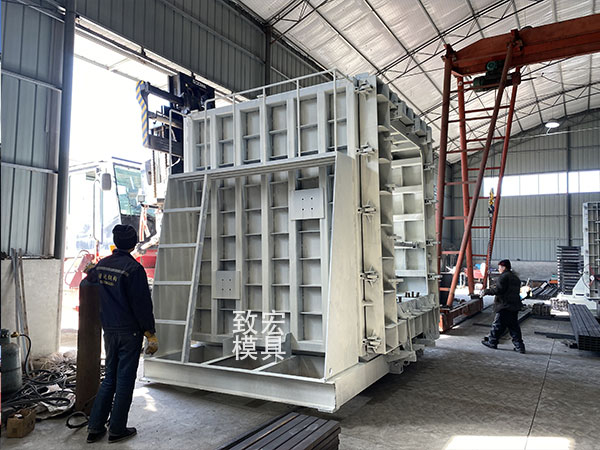

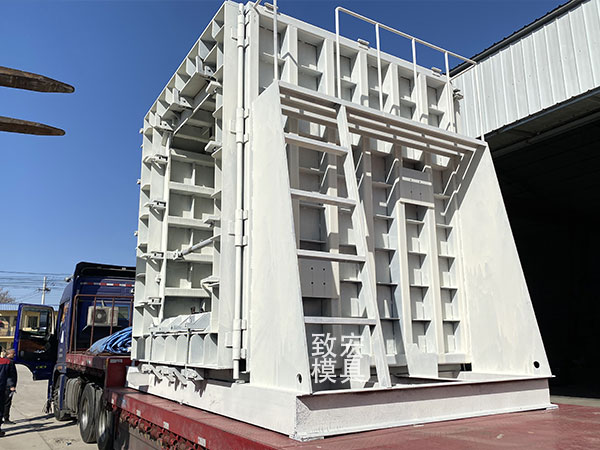

前兩天剛剛發貨的三套綜合管廊模具實拍圖（禁止盜圖，違者必究）
